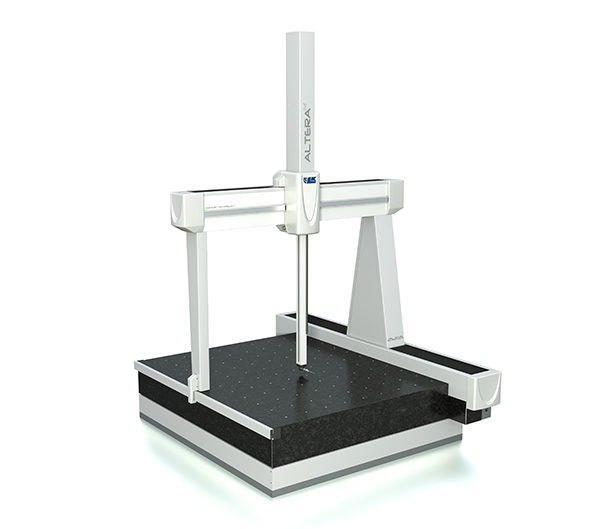

设置三坐标测量仪的参考坐标系是一个关键步骤，它确保了测量结果的准确性和可靠性。以下是设置三坐标测量仪参考坐标系的一般步骤：

一、准备工作

1. 清洁工件：确保待测工件表面干净，无油污、毛刺等，以免影响测量精度。
2. 预热测量仪：根据测量仪的使用说明，提前预热至稳定状态，以减少温度波动对测量精度的影响。
3. 校准测头：使用标准球或其他校准工具对测量仪的测头进行校准，确保测头的准确性和重复性。

二、选择基准特征

1. 分析工件图纸：根据工件的设计图纸或技术要求，确定用于建立参考坐标系的基准特征。这些基准特征通常是平面、孔、圆柱等几何元素。
2. 选择基准顺序：遵循“3-2-1”法则或其他适用的方法，确定基准特征的测量顺序。一般来说，先测量一个平面作为第一基准（Z轴），然后测量一条直线（或两个圆的圆心连线）作为第二基准（X轴或Y轴），最后选择一个点作为坐标原点（第三基准）。

三、建立参考坐标系

1. 测量基准特征：使用三坐标测量仪的测头依次测量选定的基准特征。在测量过程中，注意保持测头的稳定性和准确性。
2. 设置坐标系参数：根据测量得到的数据，在测量软件中设置参考坐标系的参数。这包括确定坐标轴的方向、原点位置以及可能的偏置或旋转等。
   • 空间旋转：将第一基准（平面）的法线方向设置为Z轴的正方向，并进行空间旋转以对齐工件坐标系与机器坐标系。
   • 平面旋转：通过测量第二基准（直线或圆心连线），将其方向设置为X轴或Y轴的正方向，并进行平面旋转以进一步对齐坐标系。
   • 原点设定：选择第三基准（点）作为坐标系的原点，并设置其在X、Y、Z轴上的偏置值为0。
3. 验证坐标系：建立参考坐标系后，使用其他已知尺寸或特征进行验证，确保坐标系的准确性和可靠性。

四、注意事项

1. 确保工件稳固：在测量过程中，确保工件稳固地固定在测量台上，以避免因工件移动而产生的测量误差。
2. 避免碰撞：在移动测头或工件时，注意避免碰撞和刮擦，以免损坏测量仪或工件。
3. 定期校准：定期对三坐标测量仪进行校准和维护，以确保其长期保持高精度和稳定性。

通过以上步骤，可以准确地设置三坐标测量仪的参考坐标系，为后续的测量工作提供可靠的基础。
